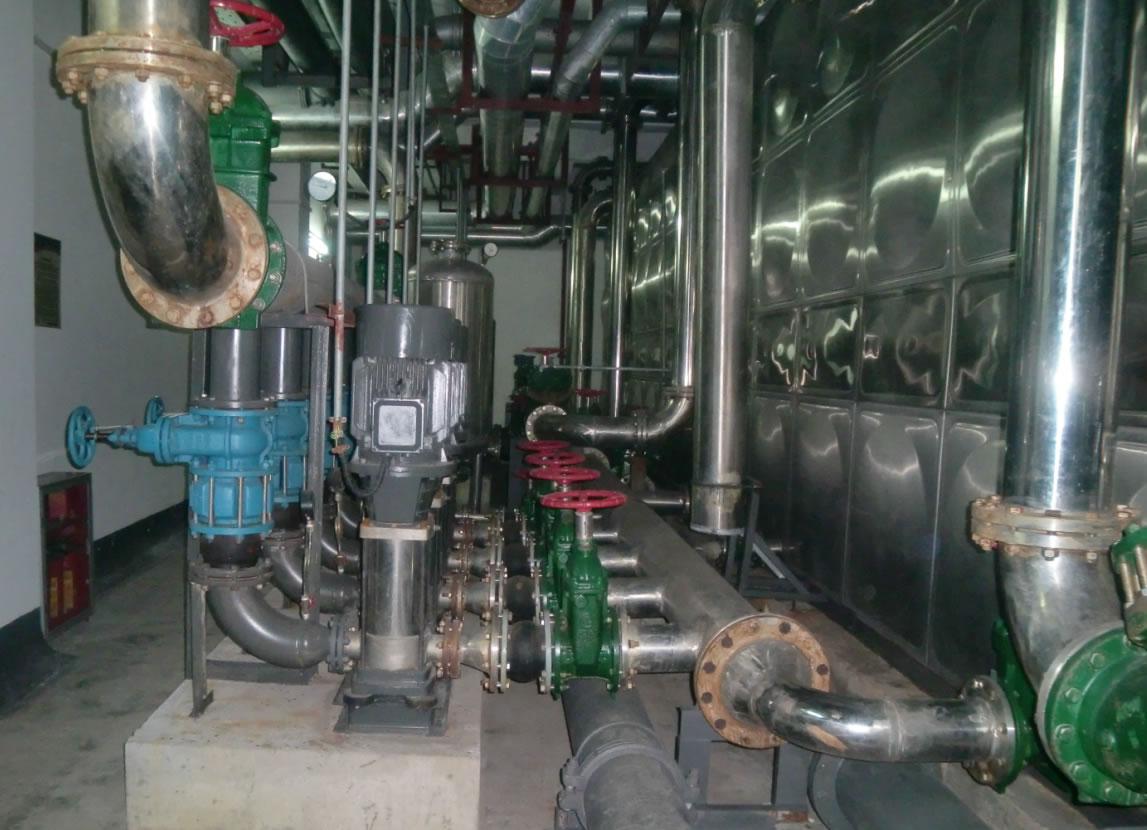

■  EN500/EN600 恒壓供水

易能電氣 EN500/EN600 恒壓供水技術是我司開發的新型成熟的技術，它以其獨特優良的控制性能被廣泛應用于供水行業中。供水質量和安全的特殊需要對恒壓供水壓力有著嚴格的要求， EN500/EN600 恒壓供水方案具有水壓穩定、操作方便、組態簡單、運行可靠、節約電能、自動化程度高等優勢。

EN500/EN600 內置恒壓供水控制算法，獨特過程 PID 運算，壓力表量程設定，斷線保護，無水保護。

■  EN500/EN600 恒壓供水一拖一（無需外加供水控制器）

工作原理： 1 臺變頻器驅動1 臺水泵

管網壓力 < 設定壓力， 變頻器頻率增加，水泵轉速加快，供水量加大，管網水壓上升。

管網壓力 = 設定壓力， 變頻器輸出頻率維持不變，水泵轉速不變，供水量不變，管網水壓保持穩定。

管網壓力 > 設定壓力， 變頻器輸出頻率降低（直至睡眠），水泵減速，供水量減小，維持管網水壓穩定。

實現過程： 壓力傳感器裝供水管網上，將壓力值轉換成 0~10V 電壓信號（或 4 ～ 20 mA 的電流）。變頻器實時采集壓力表反饋信號值，經 PID 運算后輸出頻率值，調控水泵電機轉速，實現供水壓力恒定。

硬件需求： 壓力傳感器 1 只、變頻器 1 臺。

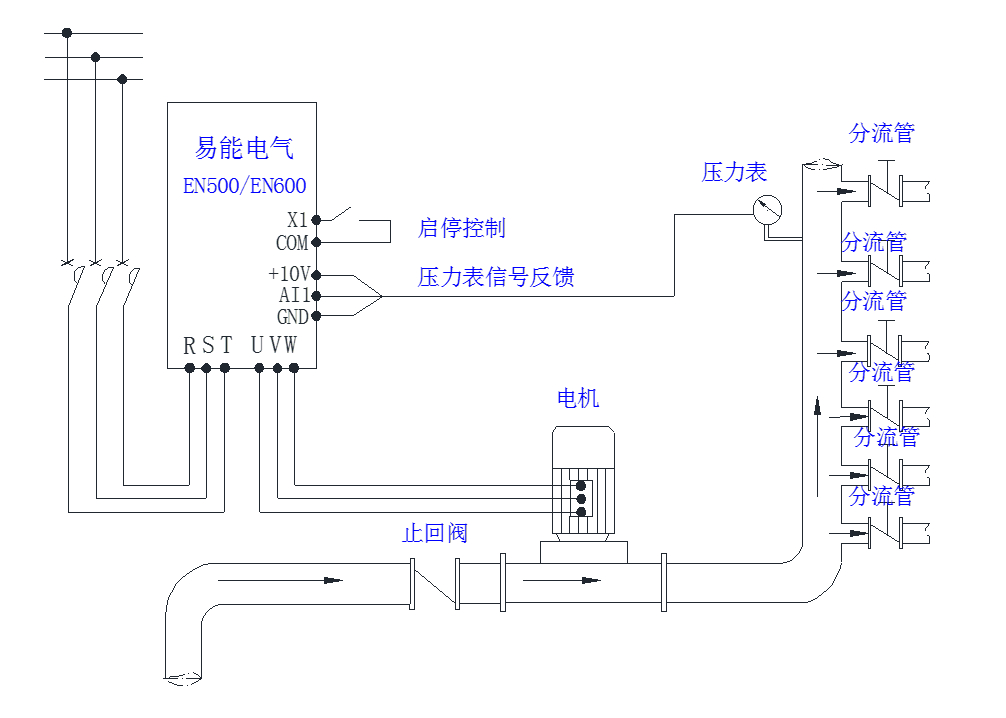

接線方式： 電源線接 R 、 S 、 T ；電機線接 U 、 V 、 W ；啟停開關線接 X1 和 COM ；壓力表信號反饋線接 +10V 、 AI1 、 GND 。見下圖：

參數設置：

1  、基本參數設置：主要是加減速時間、外部端子設定

2  、PID  閉環參數設置：設置F12.00=1  恒壓供水模式有效后閉環F11  組的PID  功能自動生效

3 、（可選項）設定壓力和實際壓力的雙顯：

■  EN500/EN600 恒壓供水一拖二（無需外加供水控制器）

工作原理 ：1 臺變頻器驅動2 臺水泵工變頻輪流切換工作。

管網壓力 < 設定壓力， 變頻1 泵加速，若達上限頻率壓力不夠，則1 泵切至工頻，2 泵變頻啟動。

管網壓力 = 設定壓力， 變頻器輸出頻率維持不變，所驅動水泵轉速不變，供水量不變。

管網壓力 > 設定壓力， 變頻2 泵減速，若達下限頻率壓力還高，則1 泵從工頻斷開，留2 泵變頻工作。

管網壓力 < 設定壓力，   原變頻運行的2 泵切換工頻，1 泵變頻啟動，周而復始。

硬件需求： 壓力傳感器 1 只、變頻器 1 臺、中間繼電器 4 只、交流接觸器 4 只、熱繼電器 2 只。

工藝實現： 壓力傳感器裝供水管網上，將壓力值轉換成 0~10V 電壓信號（或 4 ～ 20 mA 的電流）。變頻器實時采集壓力表反饋信號值，經 PID 運算后輸出頻率值控制水泵電機轉速，當一臺泵滿足不了供水量時將該泵切換到工頻，然后變頻器啟動另一臺泵，兩臺水泵工變頻循環工作，實現供水壓力恒定。

接線方式：   電源線接 R 、 S 、 T ；

電機線接 U 、 V 、 W ；

啟停開關線接 X1 和 COM ；

壓力表信號反饋線接 +10V 、 AI1 、 GND 。

中間繼電器 KA0 、 KA1 、 KA2 、 KA3 分別接變頻器主控板上 Y1 、 Y2 、 Y3 、 Y4 。

交流接觸器 KM0 、 KM1 、 KM2 、 KM3 依次接 1 泵變頻、 1 泵工頻、 2 泵變頻、 2 泵工頻

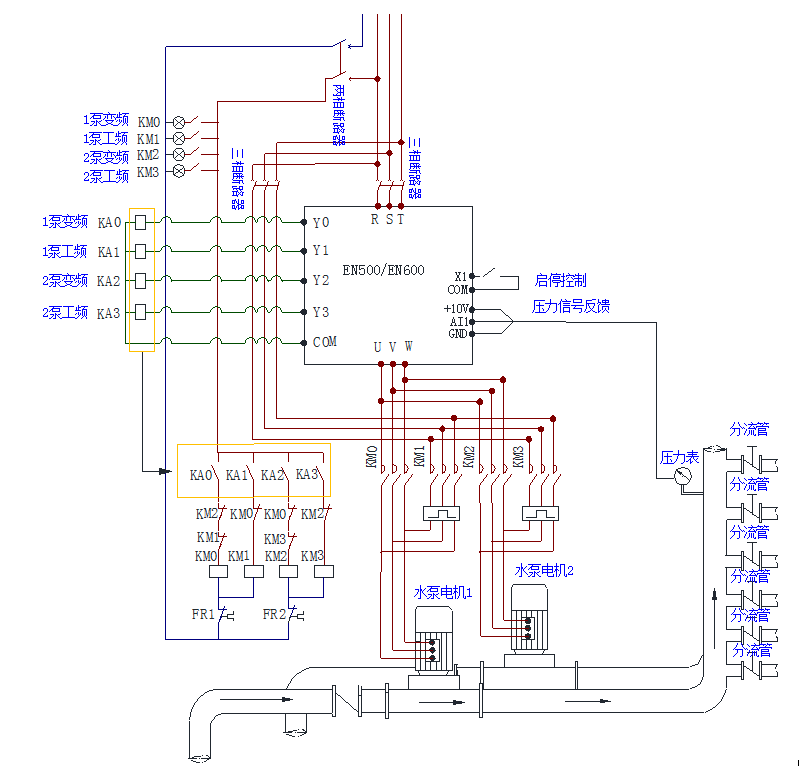

接線圖如下：

參數設置：

1、  基本參數設置：主要是加減速時間、外部端子設定

2 、PID 閉環參數設置：設置F12.00=1 恒壓供水模式有效后閉環F11 組的PID 功能自動生效

3 、（可選項）設定壓力和實際壓力的雙顯：

若選擇雙顯鍵盤EN-LED2 、或者液晶鍵盤EN-LCD1/EN-LCD2 時可以實現設定壓力與實際壓力的同時顯示。

■ 注意事項：

1、    深井泵（或深度潛水泵）需采用 G 型機；

2、    無人當班請?jiān)O(shè)置壓力表斷線檢測，防止壓力表故障或斷線導致水壓過高水管爆裂；

3、    如水源存在無水情況，請根據需要設置欠載保護，防止水泵空打造成損壞。
