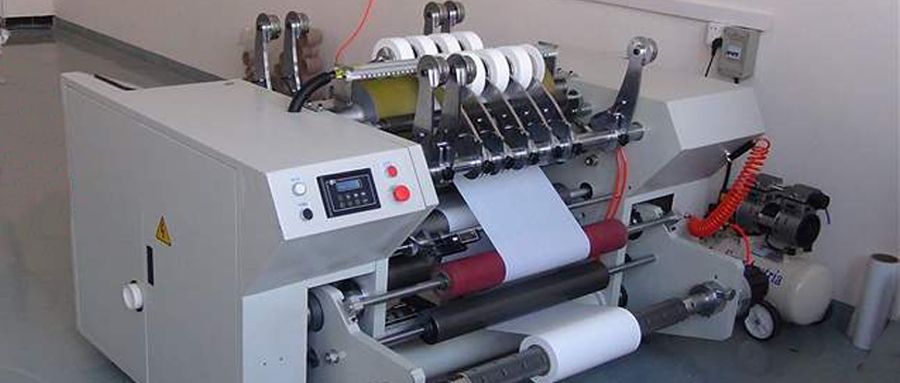

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，其主要應用于無紡布、云母帶、紙張、絕緣材料以及各種薄膜材料的分切生產加工行業。隨著機械化程度的不斷發展，用戶對分切機的要求也越來越高。相較于分切機的傳統控制方式，使用變頻器來控制分切收放卷，可以克服磁粉固有的弱點，使得高速分切的控制成為了現實，大大提高了設備的可靠性，且性價比高。所以，越來越多的客戶開始采用變頻器來實現分切機控制。

以往易能各系列變頻器在分切機行業已成熟應用多年。如今，易能最新研發上市的ENA100型變頻器，同樣以其高性能，高性價比優勢迅速在行業中嶄露頭角，并在分切機設備中成功應用，且運行穩定可靠，受到了客戶的一致好評。下面，我們來介紹ENA100變頻器在某大型分切機設備廠中的應用。

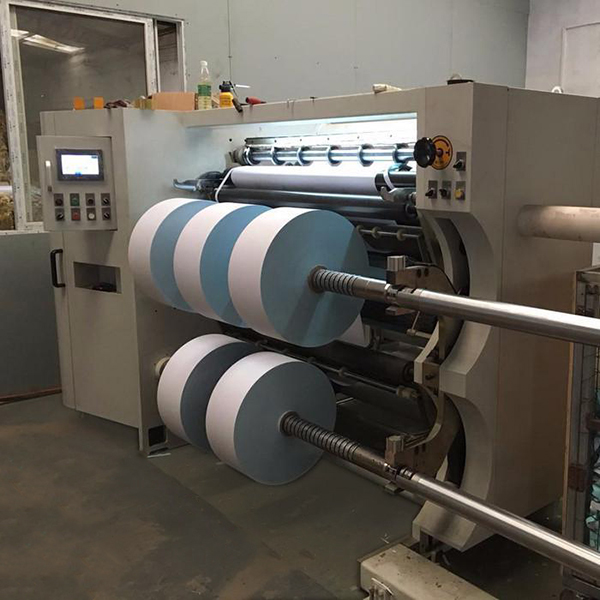

設備介紹

主要特點：

1.放卷光電糾偏，精度高，控制模式分兩檔:手動檔和自動檔。

2.可以有兩種收卷方式:表面卷取和中心卷取。

3.收放卷張力采用自動張力控制，控制方式有張力反饋控制及錐度控制。

4.圓刀剪切及氣刀切割兩種分切刀具，調整方便。

5.采用表面中心卷取，卷取質量均勻穩定。

6.定長自動停機，長度自動計米。

7.具有切邊裝置，邊料由風機排出。

主要原理：

分切機要將整卷或整張?jiān)牧线M(jìn)行固定長度分切加工，分切長度可連續設定，如果實際分切長度有誤差，可通過設定參數的方式校準。

分切機分切控制分為靜態和動態分切兩種:在設定長度到達時準確停機，然后靜態分切加工，分切后重新啟動運行;在設定的長度到達時，不停機發出分切信號，分切機在材料運動過程中動態分切加工。

系統配置

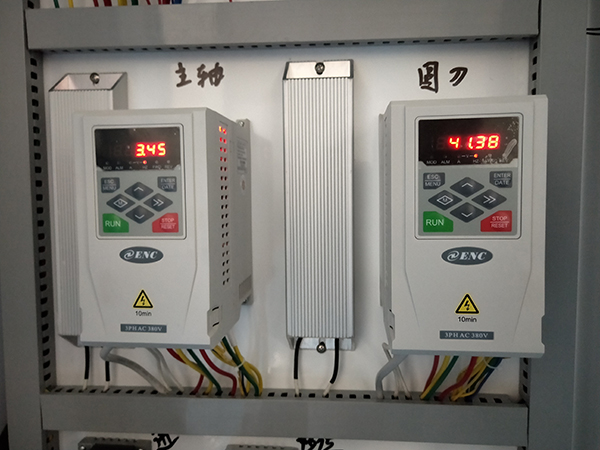

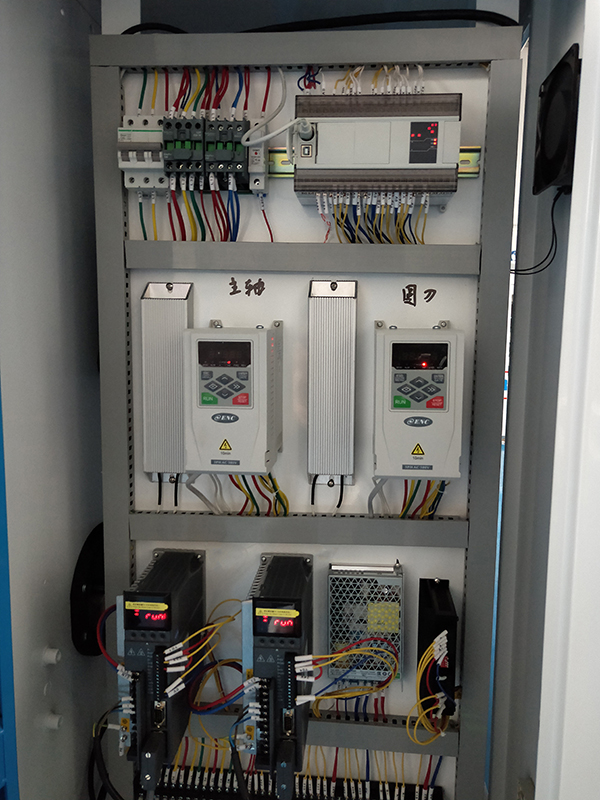

易能ENA100變頻器在分切機上主要應用于主軸與圓刀工位的控制，變頻器通過與PLC，觸摸屏建立MODBUS通訊，接收上位機命令來控制電機做高低速動作以及正反轉切換控制。整個設備使用電子調速系統，通過系統自動或者手動操控來實現設備的運作。

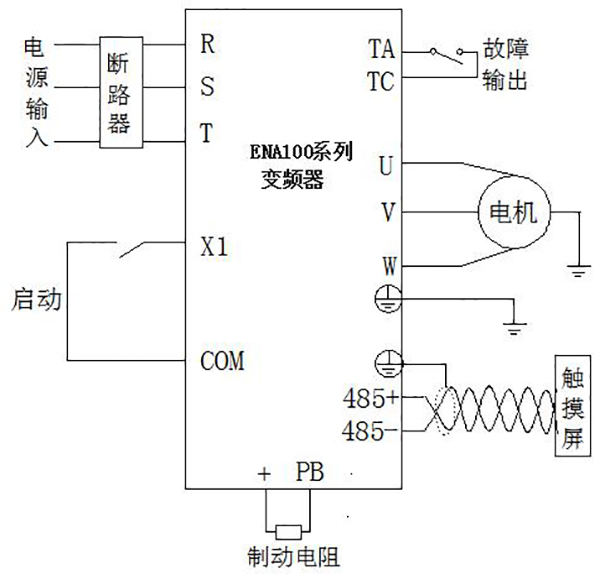

接線示意圖

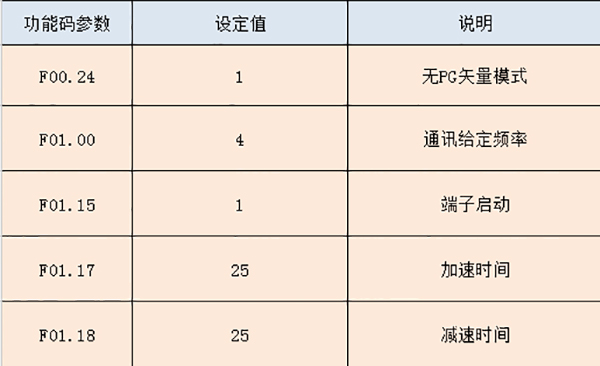

部分參數設置

應用優勢

?ENA100變頻器外形配色精致美觀，外觀和控制柜融為一體，給人耳目一新的感覺，提升了客戶使用舒適度。

ENA100采用開環矢量控制，確保系統快速響應、平緩啟停，滿足客戶不同工藝要求下平穩切換，大大提高了生產效率。

ENA100變頻器應用在主軸與圓刀工位，使整個收放卷系統實現了速度同步，張力恒定，保證了傳送材料的平整光滑，使產品質量提升明顯。

ENA100變頻器可提供完備的過流、過壓、欠壓、過載等保護功能，使系統運行更加穩定可靠，深得用戶信賴。
