一、挖沙行業介紹

挖沙的目的主要是清理河道和獲取建設用沙，前者清理河道以及江河的出海口，防止淤積；后者是滿足建筑用沙的需求。

挖沙船廣泛分布在長江出海口、珠江出?？?、洞庭湖、鄱陽湖等水域。目前，挖沙船設備已經廣泛的應用了變頻調速系統，挖沙生產可控性提高，各工藝環節分別由系統控制調速，相互配合，使用無級調速，系統穩定可靠。

二、挖沙工作流程

挖沙船機構包括：虹吸管上下提升、吸沙泵、清水水泵、側推機械、畚斗提升、畚斗方位角度、送沙皮帶等等，以上各環節配合完成了整個挖沙的過程。

挖沙船工作時停泊在水面上，水底沙被抽完后就移動沙多地方繼續工作。挖出的沙裝在側面裝沙船上，裝沙船在挖沙船和岸邊來回運沙。

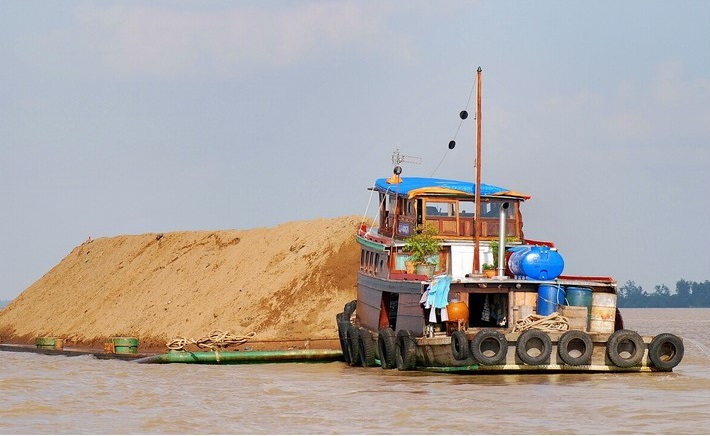

圖 1運沙船

送沙傳送皮帶伸展到裝沙船倉上空，船頭虹吸管三角架由變頻調速，向下探的過程需要釋放能量，需加制動電阻來釋放泵升電壓。虹吸管到達水底開始抽吸沙水，抽上來的沙水混合物送到挖沙船倉底，側推機械在變頻控制下左右擺動把沙水混合物攪勻后進入畚斗里，畚斗傳動過程由變頻控制，提斗控制器控制畚斗的傾斜角度，控制裝載水沙的容量。

大型挖沙船有去泥、石頭、其他雜物功能，直接出產成品沙。

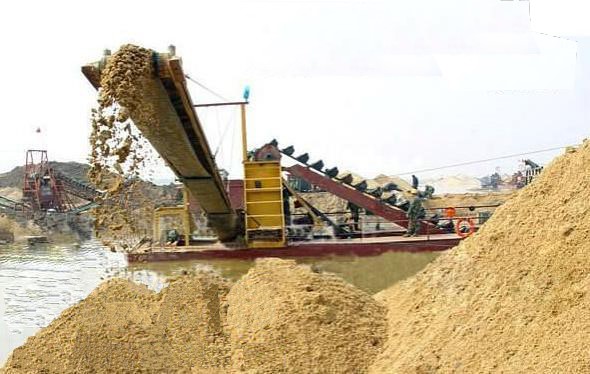

圖 2 挖沙船

挖沙流程：畚斗到達傳動架最上面時沙沉降在畚斗底，水在沙料上面，傳動架繼續帶動畚斗從最高點往下傳動，畚斗口慢慢朝下，水也慢慢倒出，沙隨后也倒到傳動皮帶上，傳送皮帶接著將沙送到裝沙船上。電機功率都是 132KW～ 220千瓦， 數量十臺以上。

三、易能EN500產品應用方案

   1 、變頻器及附件配置

挖沙船所用變頻器主要用來控制傳動畚斗、清水水泵、虹吸管架（有的船不改造虹吸管架），挖沙船上采用發電機供電，變頻器需配置直流電抗器和交流輸出、輸出電抗器，用于增大功率因素，減少沖擊電流。虹吸管的三角架負載重，上下反復提升過程中回饋能量會致變頻器的母線電壓升高，需加制動電阻進行能耗制動 (也有很多帶有剎車皮無需加制動電阻 )，保證系統穩定。

采用 EN500應用后的工作速度可自由調節，一般根據實際情況會在 10幾 HZ，正常情況不會達到 50HZ。

2 、挖沙船電機功率

挖沙船上采用大功率普通三相異步電機，一般都在額定功率 75KW~280KW，額定電壓 380V，轉速 1390r/min～ 1460r/min，額定頻率 50HZ。

3 、系統接線圖
根據設備生產要求和系統方案得出如下的系統控制接線圖：

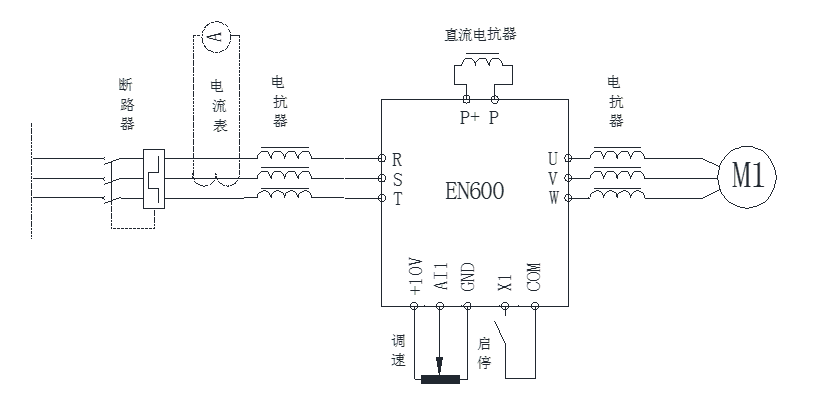

圖 3 傳送部分變頻器控制接線圖

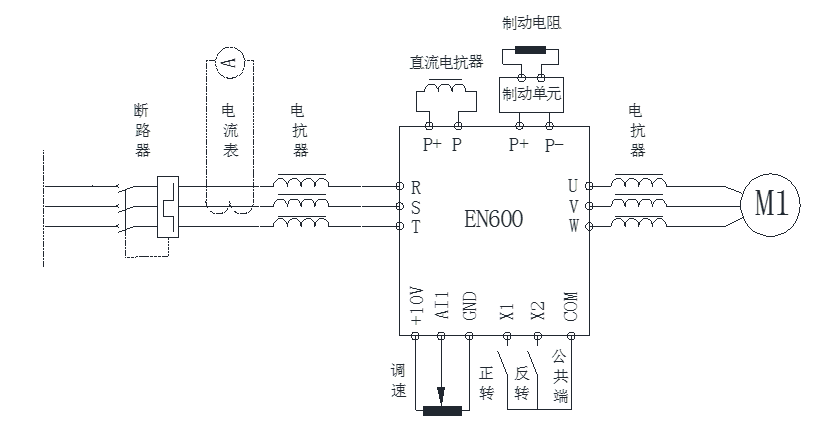

圖 4 虹吸管三角架變頻器控制接線圖

    4 、 EN500參數設置

虹吸管三角架控制變頻器

畚斗輸送帶變頻器（矢量控制）

四、產品優勢

1 、 EN500系列變頻器電壓適應范圍廣，可完全適用船用發電機；

2 、快速限流功能，避免負載波動造成電流過大導致設備損壞；

3 、自動穩壓和瞬時停電不停機功能，在發電機電壓處于波動時能保持電機供電平穩；

4 、低頻大力矩和快速響應；

5 、缺相、欠壓、過壓、過流等保護齊全；

6 、結構上獨立風道設計， PCB板采用加厚的三防漆處理，增強水面及海面上作業能力；

五、注意事項

1 、船用設備要做好電氣房的密封和干燥工作，防止水汽、鹽霧進入電氣設備造成腐蝕損壞；
2 、做好月度、周、日的設備保養，清查發熱、氧化、腐蝕的部分，保障設備正常運行；

?

六、結束語

EN500 系列多功能磁通矢量變頻器采用 32位 DSP硬件平臺，采用先進的磁通矢量控制技術，涵蓋無速度傳感器矢量控制、閉環矢量控制、優化的 V/F控制模式，具有速度和轉矩兩種控制方式，制精度高、速度響應快、低頻特性優越。具有獨創自學習和轉速跟蹤功能，結構緊湊、功率密度高、便于安裝、且性價比高，智能檢測與保護完善。該系列產品有著廣泛的組網功能和友好的用戶使用習慣，根據不同用戶需求設計了多種操作與顯示界面 ，豐富的外圍總線擴展、端子擴展、繼電器擴展、模擬量擴展等。
