三相 380V

? EN550-4T0185G

29

18.5

EN550-4T0220G

35

22

EN550-4T0370G

59

37

EN550-4T0550G

87

55

EN550-4T0750G

119

75

EN550-4T1100G

174

110

EN550-4T1600G

253

160

EN550-4T2200G

348

220

輸入

額定電壓、頻率

三相380伏級：三相380V，50Hz/60Hz

允許電壓波動范圍

三相380伏級：323～437V

輸出

母線電壓

額定650V（600VDC-750VDC可調節）

頻率

50Hz/60Hz

過載能力

150% 額定電流1分鐘；

控制性能

控制方式

正弦波PWM控制

母線電壓控制精度

±5%

整流回饋功率因數

大于等于0.99(標配LCL電抗器；直流側電壓650V以上）

效率

大于等于96%

THD

小于等于4%

操作鍵盤

鍵盤顯示

可顯示母線電壓、網測頻率、網測電壓、輸出電流等多種參數

按鍵鎖定

實現對按鍵的部分或者全部鎖定

保護功能

鎖相頻率保護，鎖相電壓保護，過流保護、過壓保護、過熱保護、過載保護、端子保護、逆變器保護等

環境

使用場所

室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔

低于1000米。（高于1000米時需降額使用，每增加1000米高度輸出電流約降低額定電流的10%）

周圍溫度

-10 ℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)

周圍濕度

小于95%RH，無水珠凝結

振動

小于5.9米/秒2(0.6g)

存儲溫度

-40 ℃～+70℃

結構

防護等級

IP20

冷卻方式

強制風冷

安裝方式

壁掛式和柜式

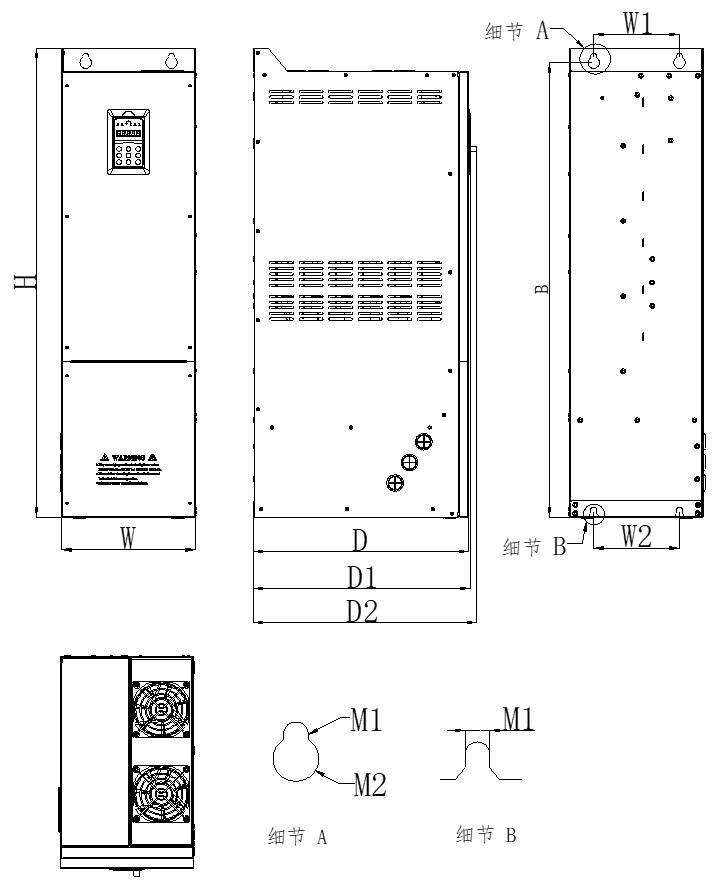

EN550-4T0185G

115

115

196

630

346

350

Φ7.0

Φ15.0

EN550-4T0220G

EN550-4T0370G

EN550-4T0550G

180

180

280

1000

451.5

455.4

Φ13.0

Φ24.0

EN550-4T0750G

EN550-4T1100G

EN550-4T1600G

180

180

290

1150

540

544

Φ13.0

Φ24.0

EN550-4T2200G
